纳米巷道降尘ZPH-0.4/0.6型

一、巷道粉尘的产生及研发背景：

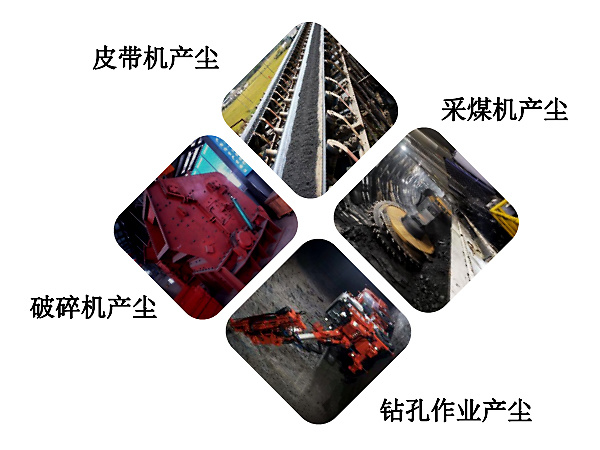

● 粉尘的产生

1、各类采掘设备对煤层进行采掘时产生的粉尘。

2、打眼，钻孔产生的粉尘。

3、皮带机震动，转载产生的粉尘。

4、井下破碎设备产生的粉尘。

● 研发背景

如果要达到预期的粉尘治理效果，任何单一的除尘方式都不能很好的解决复 杂的产尘问题。巷道的粉尘治理需要针对粉尘的产生性质，有针对性的解决尘源 由此我公司推出了纳米巷道除尘方案，纳米喷雾除尘和纳米抑尘剂相结合，完全 能满足工作完各种尘源的治理工作。

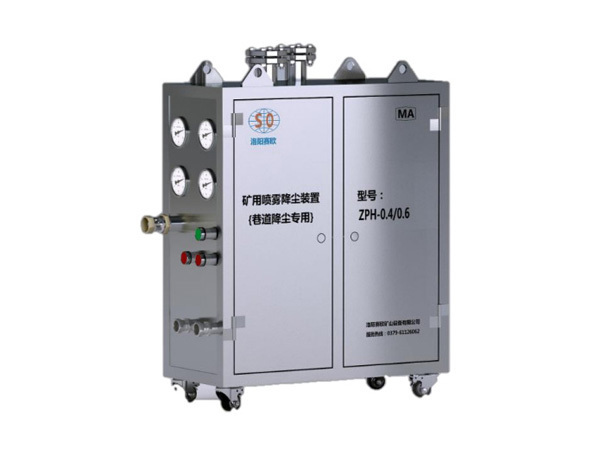

● 矿用喷雾降尘装置ZPH-0.4/0.6型

二、产品介绍

（一）大巷降尘系统由两部分组成：

1、气，液两相超声波微雾喷淋系统。该系统功能是把 矿用纳米固体除尘剂按一定的恒比例加入到除尘水里，然后 通过超声波雾化喷嘴，把混合液雾化为直径5-10μm的水雾颗 粒对空气中的粉尘进行有效的湿润使粉尘失去飞扬能力，进 而起到良好的除尘效果。

2、固体纳米抑尘剂NMCC-I。现有喷雾降尘对于10μm的细微煤尘的降尘效率一般只能达 到30%，加入固体纳米抑尘剂后，通过破坏水分子表面的张力提升水对煤尘的扑捉能力，从而有效改善降尘效果 ，除尘率最高可达80%，节水可达20%，，并保持煤体或煤尘湿润， 预防二次扬尘，同时也保护了巷道内的工作环境。

ZPH-0.4/0.6型

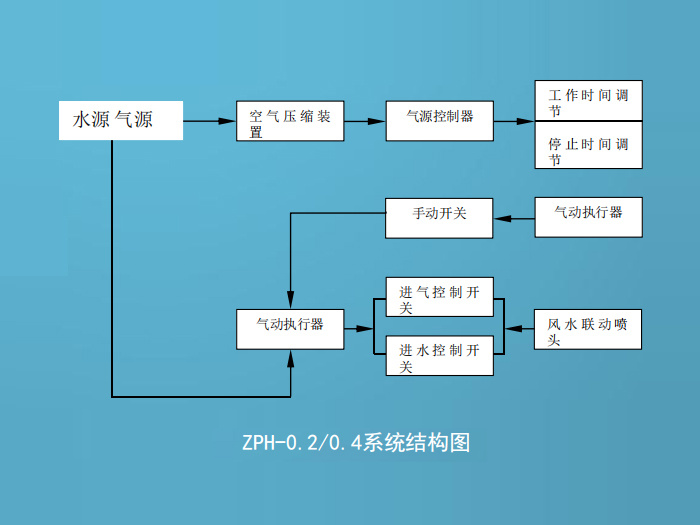

（二）、 主机结构

矿用喷雾降尘装置ZPH-0.4/0.6又称 （矿用纳米巷道降尘装置）它是我公司为 了解决巷道粉尘，专门研发设计的，主机 由四部分组成：

1、纳米喷雾降尘装置

2、固体纳米抑尘剂组件

3、水处理系统

4、气动控制系统。

1、纳米喷雾降尘装置设置，利用纳米微 雾喷头，把除尘水颗粒直径雾化到5-10μm，并形成两组或三组除尘雾墙，对隔离 粉尘和降尘起到至关重要的作用。

2、固体纳米抑尘剂组件提升除尘水对粉尘的扑捉能力，能很好的解决巷道漂浮的粉 尘，也可解决皮带机转载点，破碎机和各种大型采掘设备生产过程中产生的粉尘。

3、除尘水处理系统处理井下除尘水，防止除尘系统内部结垢，防止除尘喷嘴堵塞。

4、气动控制系统，可实现远程控制，一键启动自动功能和定时循环喷雾功能，使用安 全可靠。

（三）、适用环境及条件

装置在下列环境条件中应能正常工作： 环境温度：0～40 ℃； 平均相对湿度：≤95%； 大气压力：86kPa～110kPa； 含有瓦斯和煤尘爆炸危险的煤矿井下 主要用于煤矿井下回采、掘进工作面、井下各转载点及洗煤厂、电厂等井上煤尘污染 场所的喷雾降尘。NMCC-I纳米抑尘剂，无毒无害，生物降解性好，不会造成二次污染， 可提供国内权威机构无毒无害的检测报告 。

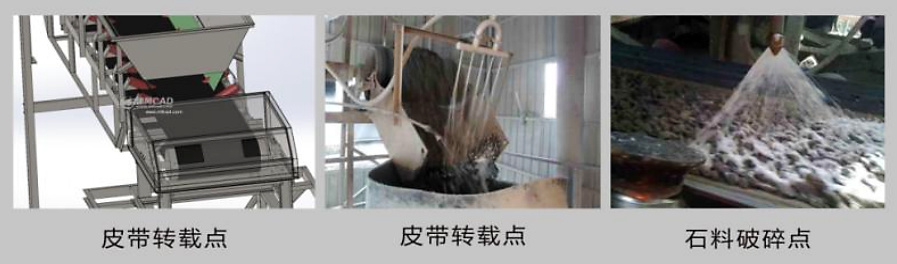

使用场景图

（四）、ZPH-0.4/0.6型使用参数

● 使用对比

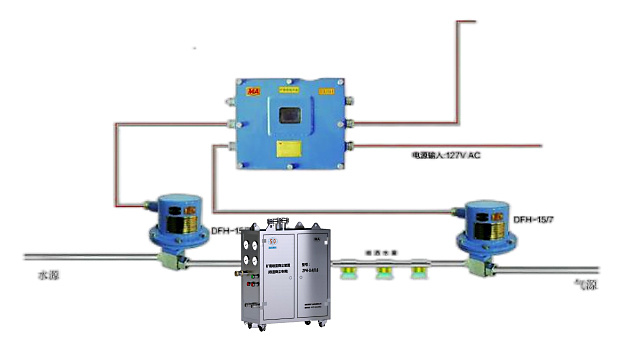

五、矿用喷雾降尘装置ZPH-0.4/0.6型优势 1.本装置可长期工作，不会造成道路泥泞。 2.本装置非电控结构，排除了电器元件性能带来的失爆和故障问题；解决了电控 类喷雾装置，安装或维修时必须停电、停产带来的不便。 3.本装置采用精细雾化装置，节约水源。 4.本装置使用了内置反冲式过滤器，解决了喷头堵塞问题。 5.本装置安装快捷方便，在适合安装的位置，按示意图插好 几个接口即可，无需停电停产。 6.改变了自动控制必须依赖电源的被动局面， 可以设定喷雾和停止时间，自动控制。 7.本装置预留远程自动化端口，可随时连接 井下设备信号控制端，实现自动化控制如图 所示：
